当前位置: 首页 >>产品➙ 产品

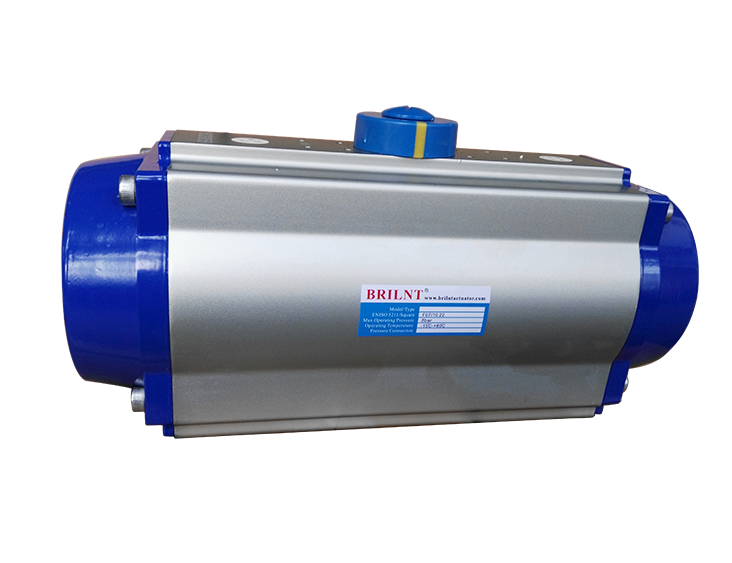

ATOOORA齿轮系列齿轮齿条式执行机构
  产品规格:BN050-BN800

设计特点

AT系列气动执行器在综合运用国内外新技术、新材料、新工艺和创新观念的基础上进行研制、开发、设计而成,具有以下特点:

  1、全面符合最新的国际规范:ISO5211、DIN3337和VDINDE-3845、NAMUR标准。

  2、全封闭结构,可任意方向安装。

  3、缸体为压铸铝,内表面经细磨及硬质阳极氧化处理,使用寿命长、摩擦系数低、动作迅速。

  4、所有活动表面均选用无油润滑轴承,低摩擦、长寿命、无噪音,可免维护。

  5、执行机构无外接管路,可直接安装电磁阀。

  6、安装两个独立的行程调节机构,方便进行±5全开或全关位置的调整。

  7、外部结构一样的执行器有双作用式和单作用式(弹簧复位)供选择,单作用式有常闭式和常开式。

  8、单、双作用互换方便,装入或取出弹簧即可。

  9、NAMUR标准的多功能位置指示器可视代指示,安装并输出所有附件。

10、手动机构为模块结构,为可选部件。

11、预压缩负荷弹簧,安装、拆卸安全、方便。

12、缸体内腔采用滚压工艺加工,耐磨性强。

13、外观采用喷塑加工工艺,美观,耐腐蚀。

14、优美紧凑、现代化的造型,多规格的系列产品使选型更经济实惠。

15、活塞和端盖采用压铸铝合金,强度高、重量轻。

16、改变密封件材料,可应用于高温或低温场合。

17、限位开关,定位器连接方便。

18、不需要连接板,可直接安装电磁阀。

常规数据

最大额定气源压力为8bar,最小气源压力为2.5bar。

使用温度:标温:-20℃(-4℉)至+80℃(+176℉)

                    高温:-15℃(+5℉)至+150℃(+302℉)

                   低温:-40℃(-104℉)至+80℃(+176℉)

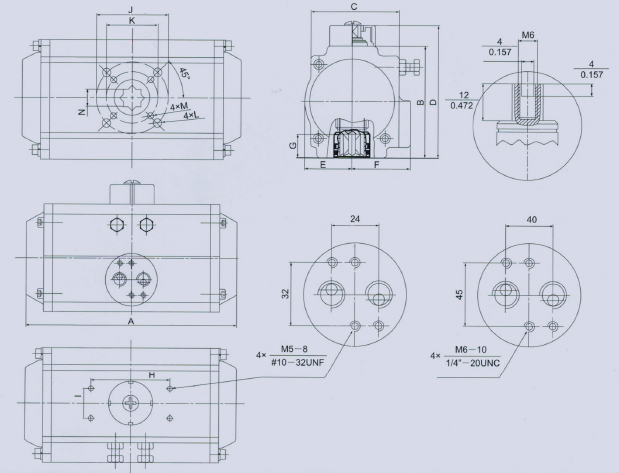

气动执行器外形尺寸及连接尺寸示意图

型号 A B C D E F G H I N J K L M 气源接口
BN-032 110 45 45 65 22.5 22.5 12 50 25 9 F03   M5*7.5   1/8"
4.33 1.77 1.77 2.56 0.89 0.89 0.47 1.97 0.98 0.35 #10-24UNF
BN-052 160 72 65 92 30 41.5 14 80 30 11 F05 F03 M6*10 M5*7.5 1/8"0R1/4"(std)
6.3 2.83 2.56 3.62 1.18 1.63 0.55 3.15 1.18 0.43 1/4"-20UNC #10-24UNF
BN-063 190 88 72 108 36 47 18 80 30 14 F07 F05 M6*13 M6*10 1/8”0R1/4"(std)
7.48 3.46 2.83 4.25 1.42 1.85 0.71 3.15 1.18 0.55 5/16"-18UNC 1/4"-20UNC
BN-075 206 100 81 120 42 53 20 80 30 14 F07 F05 M8*13 M6*10 1/8”0R1/4"(std)
8.11 3.94 3.19 472 165 2.09 0.79 3.15 1.18 0.55 5/16"-18UNC 1/4"-20UNC
BN-083 216 109 92 129 46 57 21 80 30 17 F07 F05 M8*I3 M6*10 1/8"0RI/4"(std)
8.5 4.29 3.62 5.08 1.81 2.24 0.83 3.15 1.18 0.67 5/16"-18UNC 1/4"-20UNC
BN-092 260 117 98 137 50 58.5 22 80 30 17 F07 F05 M8*13 M6*10 1/8”0R1/4"(std)
10.24 4.61 3.86 5.39 1.97 2.3 0.87 3.15 1.18 0.67 5/16"-18UNC 1/4-20UNC
BN-105 286 133 110 153 58 62| 26 80 301 22 F10 F07 MI0*16 M8*13 1/4"
11.26 5.24 4.33 6.02 2.28 2.44 1.02 3.15 1.18 0.87 3/8"-16UNC 5/16"-18UNC
BN-125 340 155 125.5 175 67.5 75 27.5 80 30 22 F10 F07 M10*I6 M8*13 1/4"
13.39 6.1 4.94 6.89 2.66 2.95 1.08 3.15 1.18 0.87 3/8"-16UNC 5/16"-18UNC
BN-140 412 173 137.5 1931 75 77 32 80 30 27 F12 F10 M12*20 M10*16 1/4"
16.22 6.81 5.41 7.6 2.95 3.03 t.26 3.15 1.18 1.06J 1/2"-12UNC 3/8"-16UNC
BN-160 480 198 158 218 87 87 34 80 30 27 F12 F10 Ml2*20 M10*16 1/4"
18.9 7.8 6.22 8.58 3.43 3.43 1.34 3.15 1.18 1.06 1/2"-12UNC 3/8"-16UNC
BN-190 538 232 189 262 103 103 40 130 30 36 F14 Ml6*24 1/4"
21.18 9.13 7.44 10.3 4.06 4.06 1.57 5.12 1.18 1.42 5/8”-11UNC
BN-210 568 257 210 287 113 113 40 130 30 36 F14   Ml6*24 1/4"
22.36 10.12 8.27 11.3 4.45 4.45 1.57 5.12 1.18 1.42 5/8"-11UMC
BN-240 660 291 245 321 130 130 49 130 30 46 F16 M20*26 1/40R3/8"(std)
26 11.46 9.65 12.64 5.12 5.12 1.93 5.12 1.18 1.81 3/4"-10UNC
BN-270 740 330 273 360 147 147 49 130 30 46 FI6 M20*26 1/4 0R1/2"(std)
29.13 13 10.75 14.17 5.79 5.79 1.93 5.12 1.18 1.18 3/4"-10UNC
BN-300 798 354 290 384 162 173 49 130 30 46 F16 M20*26 1/4"0R1/2”(std)
31.42 13.94 11.42 15.12 6.38 6.81 1.93 5.12 1.18 1.18 3/4"-10UNC
BN双作用式执行器输出力矩:
型号 输入气源压力(单位bar)
3.0 4.0

5.0

6.0 7.0 8.0
气源输出扭矩(Nm)
BN-032 4.6 6.1 7.6 9.2 10.7 12.2
BN-052 12.0 16.0 20.0 24.0 28.0 32.0
BN-063 21.7 28.9 36.1 43.3 50.6 57.8
BN-075 35.0 46.6 58.3 69.9 81.6 93.2
BN-083 42.8 57.0 71.3 85.5 99.8 114.0
BN-092 67.6 90.1 112.6 135.2 157.7 180.2
BN-105 97.7 130.3 162.9 195.5 228.0 260.6
BN-125 173.3 231.0 288.8 346.5 404.3 462.0
BN-140 260.7 347.6 434.5 521.4 608.3 695.2
BN-160 397.2 529.6 662.0 794.4 926.8 1059.2
BN-190 640.2 853.6 1067.0 1280.4 1493.8 1707.2
BN-210 798.0 1064.0 1330.0 1596.0 1862.0 2128.0
BN-240 1154.3 1539.0 1923.8 2308.5 2693.3 3078.0
BN-270 1755.0 2340.0 2924.0 3510.0 4095.0 4680.0
BN-300 2291.4 3055.2 3819.0 4582.8 5346.6 6110.4
BN单作用式执行器输出力矩
型号 弹簧数量 弹簧输出
扭矩(Nm)
输入气源压力(单位bar)
3.0 4.0 5.0 6.0 7.0
气源输出扭矩(Nm)
90° 90° 90° 90° 90° 90°
BN-052 5 4.0 6.2 8.1 5.8 12.1 9.8
6 4.7 7.4 7.3 4.6 11.3 8.6
7 5.5 8.7 6.5 3.3 10.5 7.3 14.5 11.3
8 6.3 9.9 9.7 6-1 13.7 10.1
9 7.1 11.2 8.9 4.8 12.9 8.8 16.9 12.8
10 7-9 12.4 8.1 3.6 12.1 7.6 16.1 11.6 20.1 15.6
11 8.7 13.6 7.3 2.4 11.3 6.4 15.3 10.4 19.3 14.4
12 9.5 14.9 10.5 5.1 14.5 9.1 18.5 13.1
BN-063 5 6.8 10.4 14.9 11.3 22.1 18.5
6 8.2 12.5 13.5 9.2 20.7 16.4
7 9.6 14.6 12.1 7.1 19.3 14.3 26.5 21.5
8 10.9 16.7   18.0 12.2 25.2 19.4
9 12.3 18.9   16.6 10.0 23.8 17.2 31.1 24.5
10 13.7 20.9   15.2 8.0 22.4 15.2 29.7 22.5 36.9 29.7
11 15.0 22.9   21.1 13.2 28.4 20.5 35.6 27.7
12 16.4 25.0   19.7 11.1 27.0 18.4 34.2 25.6
BN-075 5 10.5 16.3 24.5 18.8 36.1 30.4
6 12.7 19.5 22.3 15.5 33.9 27.1
7 14.8 22.8 20.2 12.3 31.8 23.9
8 16.9 26.0   29.7 20.6 41.4 32.3
9 19.0 29.3   27.6 17.4 39.3 29.1 50.9 40.7
10 21.1 32.5   25.5 14.1 37.2 25.8 48.8 37.4 60.5 49.1
11 23.2 35.8   23.4 10.9 35.1 22.6 46.7 34.2 58.4 45.9
12 25.3 39.0   33.0 19.3 44.6 30.9 56.3 42.6
BN-083 5 14.8 20.6 28.1 22.3 42.3 36.5
6 17.7 24.7 25.1 18.1 39.3 32.3
7 20.7 28.8   36.4 28.3 50.7 42.5
8 23.6 32.9   33.4 24.1 47.7 38.4
9 26.6 37.0   30.5 20.0 44.8 34.3 59.0 48.5
10 29.5 41.1   27.5 15.9 41.8 30.2 56.0 44.4 70.3 58.7
11 32.5 45.2   38.9 26.1 53.1 40.3 67.4 54.6
12 35.4 49.3     35.9 36.2 64.4 50.5
BN-092 5 23.0 33.0 44.6 34.7 67.1 57.2
6 27.6 39.5 40.0 28.1 62.5 50.6
7 32.2 46.1   57.9 44.0 80.4 66.5
8 36.8 52.7   53.3 37.4 75.8 59.9
9 41.4 59.3   48.7 30.8 71.2 53.3 93.8 75.9
10 46.0 65.9   44.1 242 66.6 46.7 89.2 69.3 111.7 91.8
11 50.6 72.5   62.0 40.1 84.6 62.7 107.1 85.2
12 55.2 79.1   57.4 33.5 80.0 56.1 102.5 78.6
BN-105 5 31.8 49.3 66.0 48.4 98.6 81.0
6 38.1 59.2 59.6 38.5 92.2 71.1
7 44.5 69.0   85.9 61.3 118.5 93.9
8 50.8 78.9   79.5 51.4 112.1 84.0
9 57.2 88.7   73.2 416 105.8 74.2 138.4 106.8
10 63.5 98.6   66.8 31.7 99.4 64.3 132.0 96.9 164.5 129.4
11 69.9 108.5   93.1 54.4 125.7 87.0 158.2 119.5
12 76.2 118.3   86.7 44.6 119.3 77.2 151.8 109.7
BN- 125 5 52.5 86.3 121 87 179 145
6 63.0 103.5 110 70 168 128
7 73.5 120.8 158 110 215 168
8 84.0 138.0 147 93 205 151
9 94.5 155.3 137 76 194 134 252 191
10 105.0 172.5 126 59 184 116 242 174 299 232
jJ1 115.5 189.8 173 99 231 157 289 214
12 126.0 207.0 163 82 221 140 278 197
BN- 140 5 86.0 129.0 174 131 261 218
6 103.2 154.8 157 105 244 192
7 120.4 180.6 227 166 314 253
8 137.6 206.4 209 141 296 228
9 154.8 232.2 192 115 279 202 366 289 -
10 172.0 258.0 175 89 262 176 349 263 436 350
11 '189.2 283.8 245 150 332 237 585 324
12 206.4 309.6 228 124 315 211 402 298
BN- 160 5 139.5 192.5 258 205 390 337
6 167.4 231.0 230 166 362 298
7 195.3 269.5 334 260 467 393
8 223.2 308.0 306 221 439 354
9 251.1 346.5 278 183 411 316 543 448
10 279.0 385.0 250 144 383 277 515 409 647 541
11 306.9 423.5 355 239 487 371 619 503
12 334.8 462.0 327 200 459 332 591 464
BN- 190 5 190 320 451 320 664 533
6 227 384 413 256 626 469 .
7 265 448 588 405 802 619
8 303 512 550 341 764 555
9 341 576 512 277 726 491 939 704
10 379 640 474 213 688 427 901 640 1114 853
11 417 704 650 363 863 576 1076 789
12 455 768 612 299 825 512 1038 725
BN- 210 5 261 440 619 439 912 732
6 313 528 566 351 859 644
7 365 616 807 556 1101 850
8 417 704 755 468 1049 762
9 469 792 703 380 997 674 1290 967
10 521 880 651 292 945 586 1238 879 1531 1172
11 573 968 893 498 1186 791 1479 1084
12 625 1056 841 410 1134 703 1427 996
BN- 240 5 389 685 990 694 1449 1153
6 467 822 912 557 1371 1016
7 545 959 1293 879 1753 1339
8 622 1096 1216 742 1676 1202
9 700 1233 1138 605 1598 1065 2057 1524
10 778 1370 1060 468 1520 928 1979 1387 2439 1847
11 856 1507 1442 791 1901 1250 2361 1710
12 934 1644 1364 654 1823 1113 2283 1573
BN- 270 5 530 960 1409 979 2055 1625
6 636 1152 1303 787 1949 1433
7 742 1344 1843 1241 2488 1886
8 848 1536 1737 1049 2382 1694
9 954 1728 1631 857 2276 1502 2922 2148
10 1060 1920 1525 665 2170 1310 2816 1956 3463 2603
11 1166 2112 2064 1118 2710 1764 3357 2411
12 1272 2304 1985 926 26.4 1572 3251 2291
