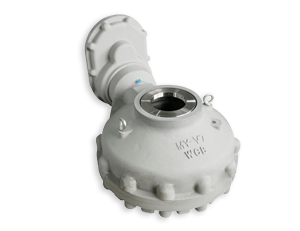

伞形轮MY-V-S

1.产品介绍

MY-V-S系列是直接安裝在甲阀和截止阀等阀上的双级级手动装置。

2.使用范围

适用于手动闸阀,截止阀,刀闸阀等360°回转阀门。广泛应用于石油化工业,电厂,水厂,矿山,暖通设备及大部分工业领域。

3.产品特性

a.零部件材质达到国际标准,使用寿命更长久;采用弧齿锥齿轮和平面推理轴承,使该产品具有运转平稳,扭矩更大,噪音小,效率高等优点。

b.防护等级:采用密封垫全密封处理,达到防水、防有漏的效果,防护等级IP67,可根据要求做到IP68或浸没。

c.连接法兰全部采用ISO5211国际标准。

d.适用环境:根据不同环境介质可选用碳钢,不锈钢,低温钢等材质箱体。

e.型号大d、:WY-V2-1S~MY-V8-1S共7个尺寸供选择,扭矩范围2500~146000Nm,速比从12.1:1到115.5:1(选择不同直齿轮二级减速器,可以实现不同速比)


型号Model

MY-V2-1S

MY-V3-1S

MY-V35-1S

MY-V5-1S

MY-V6-1S

MY-V7-1S

MY-V8-1S

技术参数Technical-parameters

速比Ratio

12.2:1

18.1:1

23:1

42:1

46:1

94.4:1

115.5:1

最大推力
Max-thrust

N

190000

280000

352000

512000

1110000

1310000

1430000

kgf

19400

29400

35900

52200

113000

133000

146000

最大转矩
Max-torque

N*m

2500

3500

5000

8200

14500

18600

26100

kgf*m

255

357

510

836

1479

1897

2662

最大阀杆直径
Max-stem dia. Mm

52

60

70

100

120

130

150

参考重量
Weight Kg

52

70

119

265

328

470

645

连接尺寸 Connection-size

法兰号FLANGE

(F20)

F25

F30

F35

F40

F48

F60

法兰外圆(D)

250

300

350

415

475

560

686

连接孔中心
PCD

DO

205

254

298

356

406

483

603

N-H-DP

8-M16-24

8-M16-24

8-M20-35

8-M30-45

8-M36-54

12-M36-54

20-M36-54

凸面
Convex (D1 ×h)

140×5

200×5

230×5

260×5

300×8

370×8

470×8

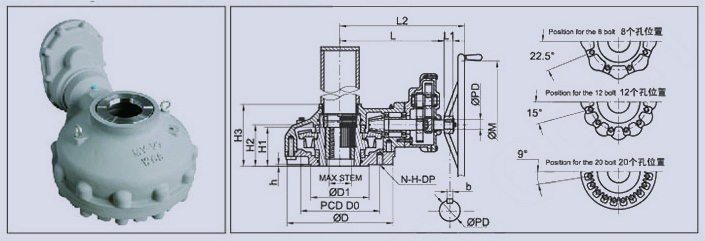

外型尺寸 Appearance-size

H1

75

85

105

145

165

195

200

H2

90

100

140

155

210

220

250

H3

160

170

225

280

335

360

380

L

305

330

390

480

500

550

610

L2

445

470

550

655

675

750

810

手轮
handwheel

PD

28

28

28

38

38

45

45

(b)key

8×7

8×7

8×7

10×8

10×8

12×8

12×8

L1

40

40

40

50

50

50

50

M

400

500

600

650

700

800

800
