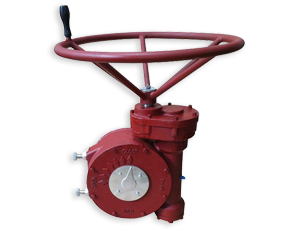

MY-4-1S双级球阀蝶阀蜗轮箱
1.产品介绍
MY系列是我公司批量生产产品,齿轮箱采用精密铸造,外观整齐,内件材质达到国际标准,所以与普通蜗轮箱相比使用寿命较长。
 2.使用范围

适用于电动球阀,碟阀,旋塞阔,通风阀门等90°回转阀门。广泛应用于石油化工业,电厂,水厂,矿山,暖通设备及大部分工业领域。
 3.产品特性

a.材质上乘,内部设计科学,启闭灵活,效率高,使用寿命长。
b.防护等级:常规产品达到IP67,可根据要求做到IP68或浸没。
c.连接法兰全部采用ISO 5211国际标准
d.适用环境:根据不同环境介质可选用碳钢,不绣钢,低温钢等材质箱体
e.型号大小:MY-0-lS-D~MY-10-lSZ-D共14个尺寸供选择,扭矩范围1200~168400Nm

型号Model

MY-0-1S

MY-1-1S

MY-2-1S

MY-3-1S

MY-4-1S

MY-4-1SZ

MY-5-1S

MY-5-1SZ

MY-6-1S

MY-6-1SZ

MY-7-1SZ

MY-8-1SZ

MV-9-1SZ

MY-10-1SZ

技术参数 Technical-parameters

速比Ratio

72:1

85:1

122:1

150:1

150:1

194:1

186:1

273:1

201:1

295:1

1040:1

1248:1

2940:1

3275:1

最大转矩
Max-torque

N*m

1000

1850

3000

4500

6500

8000

14000

18000

22000

26000

40000

58000

140000

170000

kgf*m

102

188

306

408

663

816

1428

1836

2245

2653

4081

5918

14285

17346

机械效率
M.A.±10%

14.4

17

24.4

30

30

35

37

55

40

59

208

225

529

589

连接尺寸 Connection-size

法兰号FLANGE

F12

F14

F16

(F20)

F25

F25

F30

F30

F35

F35

F40

F48

F60

F60

法兰外圆(D)

150

175

210

250

300

300

350

350

415

415

475

560

686

686

连接孔中心
PCD

DO

125

140

165

205

254

254

298

298

356

356

406

483

603

603

N-H-DP

4-M12
-18

4-M16
-24

4-M20
-30

8-M16
-24

8-M16
-24

8-M16
-24

8-M20
-30

8-M20
-30

8-M30
-45

8-M30
-45

8-M36
-54

12-M36
-54

20-M36
-54

20-M36
-54

凸面
Convex(D1×h)

85x3

100x4

130x5

140x5

200x5

200x5

230x5

230x5

260 x5

260x5

300 x8

370 x8

470x8

470x8

最大阀杆mm
Max-Stem-Diameter

35
12x8

45
14x9

55
18x11

65
20x12

80
22x14

80
22x14

105
28x16

105
28x16

115
32x18

115
32x18

140
36x20

155
40x22

180
45x25

200
50x28

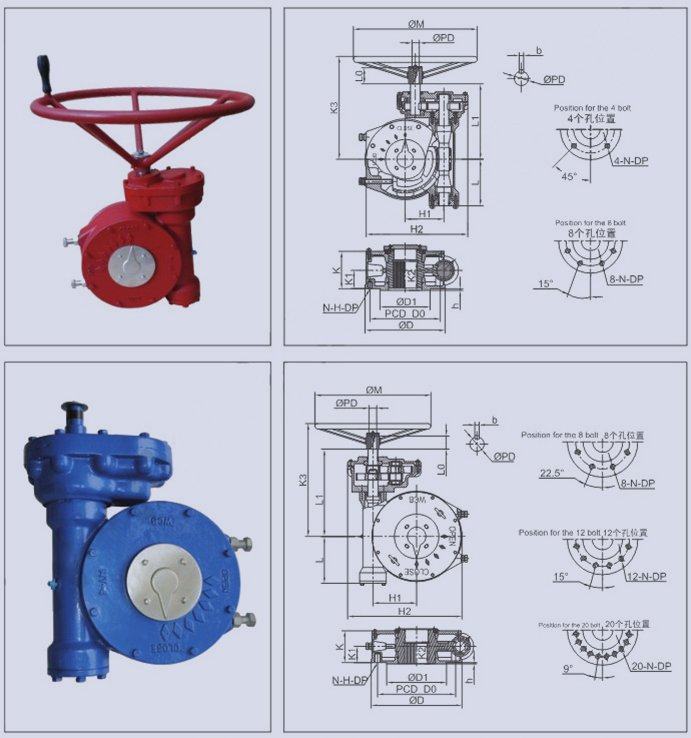

外型尺寸 Appearance-size

H1

66

75

92

111

145

145

160

160

180

180

225

270

315

335

H2

196

221

283

322

388

388

404

404

510

510

582

670

740

765

K

89

89

108

110

140

140

140

140

179

179

188

203

230

240

K1

47

45

63

57

80

80

70

70

90

90

100

100

117

125

K2

47

58

62

60

100

100

102

102

112

112

140

155

176

200

K3

230

260

308

360

455

455

515

515

534

534

593

653

720

920

L

83

92

113

125

155

155

197

197

230

230

264

300

368

370

L1

161

170

198

211

260

295

294

325

338

359

413

453

520

655

手轮
handwheel

PD

21

21

21

28

28

28

28

28

28

28

38

45

45

45

(b)key

6

6

6

8

8

8

8

8

8

8

10

12

12

12

LO

30

35

35

40

40

40

40

40

40

40

50

50

50

50

M

300

350

400

450

500

500

600

600

650

650

700

750

800

800
