MY系列手动带锁涡轮箱

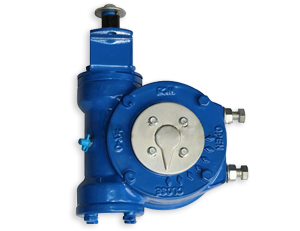

1.产品介绍
MY系列带锁涡轮箱产品,齿轮箱采用精密铸造,外观整齐,内件材质达到国际标准,所以与普通蜗轮箱相比使用寿命较长。
2.使用范围
适用于手动球阀,碟阀,旋塞阀,通风阀门等90°回转阀门。广泛应用于石油化工业,电厂,水厂,矿山,暖通设备及大部分工业领域。
3.产品特性
a.材质上乘,内部设计科学,启闭灵活,效率高,使用寿命长。
b.防护等级:常规产品达到IP67,可根据要求做到IP68或浸没。
c.连接法兰全部采用ISO 5211国际标准
d.适用环境:根据不同环境介质可选用碳钢,不绣钢,低温钢等材质箱体
e.型号大小:MY-OO~MY-6共8个尺寸供选择,扭矩范围500~8500Nm.

型号Model

MY-00

MY-0

MY-1

MY-2

MY-3

MY-4

MY-5

MY-6

技术参数Technical-parameters

速比Ratio

33:1 39:1 46:1 49:1 55:1 60:1 62:1 67:1

最大转矩
Max-torque

N*m

500 980 1600 3000 4000 6500 8000 15000

kgf*m

51 100 143 255 408 663 816 1530

机械效率M.A.±10%

7 6 9.5 14.7 16.5 18 18.6 20.3

重量
Weight Kg

6 12 15 25 34 52 85 94

连接尺寸 Connection-size

法兰号FLANGE

F10

F12

F14 F16 (F20) F25 F30 F35

法兰外圆(D)

125 150 175 210 250 300 350 415

连接孔中心
PCD

DO

102 125 140 165 205 254 298 356

N-H-DP

4-M10-15 4-M12-18 4-M16-24 4-M20-30 8-M16-24 8-M16-24 8-M20-30 8-M30-45

凸面
Convex (D1 ×h)

70×3 85×3 100×4 130×5 140×5 200×5 230×5 260×5
Max-Stem-Diameter 30
8×7
38
10×8
45
14×9
55
18×11
65
20×12
80
22×14
105
28×16
115
32×18

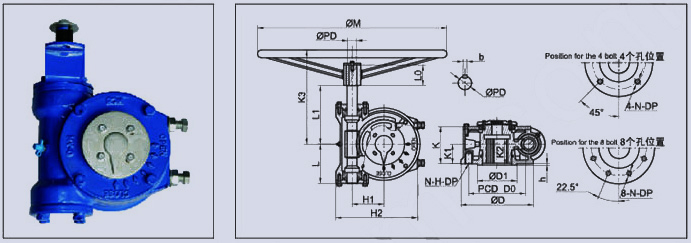

外型尺寸 Appearance-size

H1

55 66 75 92 111 145 160 200

H2

151 208 230 270 303 373 420 495

K

35 89 89 108 110 140 140 179

K1

43 51 52 63 61 85 87 110
K2 42 47 58 62 60 100 102 112
K3 200 230 285 330 380 430 465 530
L 70 83 92 113 125 155 197 230

L1

102 135 145 192 213 256 265 340

手轮
handwheel

PD

15 21 21 28 28 28 45 45

(b)key

5 6 6 8 8 8 12 12

L0

35 35 35 40 40 40 50 50

M

250 300 350 450 500 600 650 700
